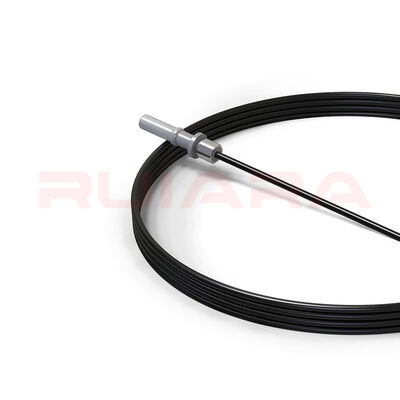

Συγκρότημα καλωδίου HFBR-4501 HFBR-4511 POF

Η δική μαςΣυγκρότημα καλωδίων HFBR-4501 HFBR-4511 POFείναι ένα ολοκληρωμένο απλό καλώδιο οπτικών ινών από πλαστικό υλικό για βιομηχανικό έλεγχο, επικοινωνία ηλεκτρικής ενέργειας-συστήματος, διασύνδεση εξοπλισμού και οπτικές διεπαφές τύπου Broadcom/Avago Versatile Link.

Η τυποποιημένη κατασκευή χρησιμοποιεί10,0 mm PMMA πλαστικές οπτικές ίνεςΜαύρο.2Ζακέτα PE 0,2 mmΦτιάχνουμε την ολοκληρωμένη συναρμολόγηση με το κάλυμμα του καλωδίου, το κόψιμο, το τερματισμό του καλωδίου,Μεταλλικές δαχτυλίδες, τελική επεξεργασία ινών και τελική συναρμολόγηση.

Αυτό είναι έναΠαθητική μονάδα καλωδίων POF με ένα κανάλιΔεν καθορίζει από μόνο του το ρυθμό μεταφοράς δεδομένων του συστήματος ή τη μέγιστη απόσταση επικοινωνίας· αυτά εξαρτώνται από τον πλήρη σύνδεσμο πομπό ινών δέκτη.

Τα HFBR-4501 και HFBR-4511 ανήκουν στοΟικογένεια συνδέσμων Broadcom/Avago Versatile LinkΣτο τυποποιημένο απλό σύστημα, η πλευρά του HFBR-4501 είναι γκρι και η πλευρά του HFBR-4511 μπλε.

Οι δύο συνδετήρες χρησιμοποιούν την ίδια βασική μηχανική διεπαφή.- Όχι, όχι.σημαίνει ότι η ίδια η πλαστική οπτική ίνα είναι κατευθυνόμενη.

Η Broadcom χρησιμοποιεί επί του παρόντος τους επίσημους αριθμούς εξαρτημάτωνHFBR-4501ZκαιHFBR-4511ZΗ ολοκληρωμένη συναρμολόγηση καλωδίων μας χρησιμοποιεί την αντίστοιχη μορφή διεπαφής,αλλά δεν πρέπει να συγχέεται με ένα Broadcom αρχικό σύνολο καλωδίων.

Τυπική θέση σύνδεσης:

Το προϊόν που παρέχεται εδώ είναι ένα ολοκληρωμένο σύνολο καλωδίων και όχι ένα ζευγάρι συνδέσμων που τοποθετούνται σε ένα αγορασμένο τελικό καλώδιο.

Το πεδίο παραγωγής μας περιλαμβάνει:

• Κάλυψη καλωδίων POF και κατασκευή καλωδίων

• Έλεγχος κοπής και μήκους

• Συγκρότημα συνδέσμων HFBR

• Εγκατάσταση μεταλλικών δαχτυλιδιών

• Προαιρετική συναρμολόγηση αποσκευών και θωρακιστικών

• Τρίψιμο και τελική επεξεργασία των τελικών ινών

• Τελική συναρμολόγηση και επιθεώρηση

This manufacturing scope allows the cable construction and finished assembly to be configured around actual equipment and project requirements instead of being limited to a single fixed off-the-shelf cable format.

Τα υφιστάμενα σχέδια προϊόντων καλύπτουν συγκροτήματα 1 m, 2 m και 3 m με καθορισμένες ανοχές μήκους και απαιτήσεις απώλειας πλήρους συγκροτήματος.

Για τα προσαρμοσμένα μήκη, η συναρμολόγηση θα πρέπει να καθορίζεται με περισσότερα από την ονομαστική τιμή μέτρου.κατασκευή καλωδίων, και η ισχύουσα απαίτηση οπτικής απώλειας τελικής συναρμολόγησης θα πρέπει να επιβεβαιώνονται μαζί.

Η ευρύτερη αγορά των συναρμολογίων HFBR-4501 / HFBR-4511 περιλαμβάνει μικρά καλώδια επικάλυψης και μήκη που φτάνουν σε δεκάδες μέτρα, επομένως οι αιτήσεις προσαρμοσμένου μήκους είναι κοινές σε αυτή την κατηγορία προϊόντων.Το πρακτικό μήκος για ένα συγκεκριμένο σύστημα, ωστόσο, πρέπει επίσης να ταιριάζει στον οπτικό προϋπολογισμό του πομπού, του δέκτη, του μήκους κύματος, της εξασθένισης της ινών, των απωλειών των συνδέσμων, της θερμοκρασίας και του απαιτούμενου ρυθμού δεδομένων.

Οι προδιαγραφές POF χρησιμοποιούν συχνά αρκετές διαφορετικές τιμές απώλειας που δεν πρέπει να αναμιγνύονται.

Η απώλεια μετάδοσης γυμνών ινών, η εξασθένιση του καλωδίου με κάλυψη, η απώλεια σύνδεσης συνδέσμου ή προσαρμογέα και η πλήρης απώλεια εισαγωγής του συνόλου καλωδίου περιγράφουν διαφορετικά αντικείμενα.

Για παράδειγμα, τα γυμνά καλώδια POF της σειράς SK της Mitsubishi, τα καλώδια POF με κάλυψη Mitsubishi, τα καλώδια POF της Broadcom, οι προσαρμογείς ζευγαρώματος HFBR,Και οι τελικές μας συναρμολογίες 1 m / 2 m / 3 m χρησιμοποιούν διαφορετικά ορισμούς απώλειας και συνθήκες δοκιμής.

Για την αγορά και τη σύγκριση συστημάτων, η πιο σχετική τιμή είναι η προδιαγραφή που εφαρμόζεται στο σύστημα.Εφοδιασμός ολοκληρωμένης συναρμολόγησης, και όχι αξία καλωδίου γυμνής ινών ή καλωδίου τρίτου που αντιγράφεται στις προδιαγραφές συναρμολόγησης καλωδίου.

Οι οδηγίες εγκατάστασης των καλωδίων άλματος HFBR POF καθορίζουν:

• Ελάχιστη ακτίνα κάμψης καλωδίου:22 χιλιοστά

• Προσωρινή δύναμη έλξης κατά την εγκατάσταση:≤ 50 N

• Διάρκεια αντίστασης:≤ 1 N

• Διατηρήστε τις οπτικές άκρες μακριά από σκόνη, λάδι, γρατζουνιές και μόλυνση

• Αποφύγετε την υπερβολική κάμψη, την επανειλημμένη στρέβλωση, τον κόμβο και την αναγκαστική χαλάρωση

• Επιβεβαιώστε τη συμβατότητα πριν εκθέσετε το καλώδιο σε καθαριστικά, έλαια, διαλύτες, κόλλες, πλαστικοποιητές ή άλλα χημικά

Οι όροι αυτοί ισχύουν για το τελικό καλώδιο HFBR και δεν πρέπει να αντικαθίστανται από τιμές κάμψης ή ελαστικότητας που λαμβάνονται από μη συνδεδεμένες προδιαγραφές καλωδίων γυμνών ινών ή καλωδίων τρίτων.

Η τυποποιημένη τεκμηριωμένη κατασκευή είναι2.2 mm μαύρο καλώδιο PE με κάλυψη, αλλά τα βιομηχανικά έργα μπορεί να απαιτούν διαφορετικά μηχανικά ή περιβαλλοντικά χαρακτηριστικά.

Ανάλογα με το έργο, η συναρμολόγηση μπορεί να αναπτυχθεί γύρω από απαιτήσεις όπως:

• Κατασκευή ιπτάμενης κάλυψης με ανθεκτικό στη φλόγα ή χωρίς αλογόντα

• Βελτιωμένη αντοχή σε χημικές ουσίες ή λάδια

• Πρόσθετη ελάφρυνση της πίεσης

• Δομή καλωδίων ενισχυμένης ή βαριάς χρήσης

• Εναλλακτικά υλικά γιλέκων

• Πρόσθετη μηχανική προστασία

• Διαφορετικές ρυθμίσεις των μπότες και των θωρακιστών

Η απαιτούμενη θερμοκρασία, η απόδοση φλόγας, η χημική αντοχή και η μηχανική αντοχή πρέπει να αντιμετωπίζονται ως συνδυασμόςποιότητα ινών, υλικό σακούλας, σύνδεσμος, δομή καλωδίου και επικύρωση της τελικής συναρμολόγησης.

Για το λόγο αυτό, δεν μεταφέρουμε αυτόματα ένα καλώδιο τρίτου μέρους ή θερμοκρασία συνδέσμου, UL, φλόγα, ή μηχανική βαθμολογία στην πλήρη συναρμολόγηση.

Οι διεπαφές HFBR-4501 / HFBR-4511 χρησιμοποιούνται σε βιομηχανικούς οπτικούς συνδέσμους όπου απαιτείται ηλεκτρική απομόνωση, ανοσία σε ηλεκτρικές παρεμβολές και απλή διασύνδεση ινών μικρής απόστασης.

Οι σχετικές εφαρμογές περιλαμβάνουν:

• Αυτοματοποίηση εργοστασίων

• Βιομηχανικά συστήματα ελέγχου και πεδίων

• Έλεγχος ηλεκτρονικής ισχύος

• Υψηλής τάσης γαλβανική μόνωση

• Επικοινωνία προστασίας και ελέγχου υποσταθμού

• Διασύνδεση βιομηχανικού εξοπλισμού

• Οπτικοί σύνδεσμοι από πλατφόρμα σε πλατφόρμα και από ράφι σε ράφι

Η τεκμηρίωση της ABB παρέχει ένα συγκεκριμένο παράδειγμα: η μονάδα προστασίας και ελέγχου REF542plus προσδιορίζει έναΟπτική διεπαφή HFBR-4501 γκρι TXκαι έναΟπτική διεπαφή HFBR-4511 μπλε RXΗ τεκμηρίωση ABB SPACOM / SPA δείχνει επίσης συνδέσμους HFBR-4501/4511 που χρησιμοποιούνται σε συνδέσμους επικοινωνίας προστασίας και ελέγχου POF.

Οι εν λόγω αναφορές επιβεβαιώνουν το περιβάλλον εφαρμογής διεπαφής.και οπτικό προϋπολογισμό συστήματος.

Για την τρέχουσα τελική συναρμολόγηση, ο έλεγχος ποιότητας μπορεί να οργανωθεί γύρω από τα χαρακτηριστικά που ορίζονται από το σχεδιασμό του προϊόντος, συμπεριλαμβανομένων:

• Εμφάνιση και κατασκευή καλωδίων

• Διάρκεια και διαμόρφωση

• Συγκρότημα συνδέσμων και συσσωρευτών

• Κατάσταση της τελικής επιφάνειας της ινών

• Οπτική απώλεια πλήρους συναρμολόγησης υπό τις καθορισμένες συνθήκες δοκιμής

Για τις απαιτήσεις OEM ή του έργου, μπορεί να οργανωθεί πρόσθετη επικύρωση για στοιχεία όπως η κατακράτηση των συνδέσμων, η αντοχή σε έλξη του καλωδίου, η επιλογή υλικών, οι απαιτήσεις θερμοκρασίας,Επιδόσεις φλόγας, ή άλλες περιβαλλοντικές συνθήκες.

Τα τεχνικά σχέδια, οι πληροφορίες διαστάσεων και οι οδηγίες εγκατάστασης μπορούν επίσης να παρέχονται σύμφωνα με τη διαμόρφωση του προϊόντος.Τα έγγραφα συμμόρφωσης και οι εκθέσεις δοκιμών πρέπει να αντιστοιχούν στο πραγματικό BOM, υλικής έκδοσης, και του πεδίου εφαρμογής του έργου, αντί να υποτεθεί από πιστοποιητικά συνδετήρων ή καλωδίων τρίτων.

ΓιαΣυσκευές καλωδίων HFBR-4501 / HFBR-4511 POF, προσαρμοσμένα μήκη, βιομηχανικές δομές καλωδίων, απαιτήσεις OEM ή ειδικές διαμορφώσεις εξοπλισμού,Στείλτε μας το απαιτούμενο μήκος και τα στοιχεία της αίτησηςγια διαμόρφωση και προσφορά.
