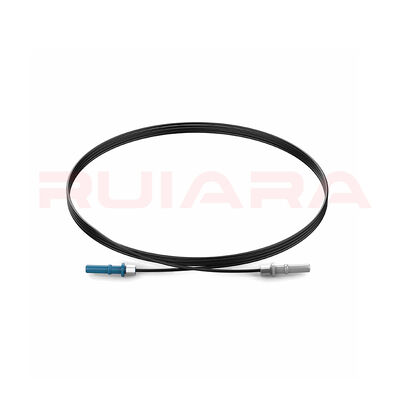

Συγκρότημα καλωδίου POF HFBR-4501Z έως HFBR-4511Z

Αυτή η συναρμολόγηση καλωδίου POF HFBR-4501Z έως HFBR-4511Z είναι μια ολοκληρωμένη, απλή βιομηχανική πλαστική οπτική συναρμολόγηση καλωδίου για συνδέσεις οπτικών σημάτων μικρής απόστασης στο οικοσύστημα Broadcom/Avago Versatile Link. Συνδυάζει περίπου 1,0 mm POF της Mitsubishi Chemical με έναν γκρι σύνδεσμο στην πλευρά μετάδοσης, έναν μπλε σύνδεσμο στην πλευρά λήψης, προστατευτική κατασκευή καλωδίου, τερματισμό πτύχωσης και ελεγχόμενη φινίρισμα άκρου.

Κατασκευάζουμε τη δομή του καλωδίου με μανδύα και ολοκληρώνουμε τον τερματισμό του συνδέσμου εσωτερικά. Τυπικές συναρμολογήσεις 2,2 mm, ενισχυμένες κατασκευές 4–6 mm, προσαρμοσμένα μήκη, γνήσιοι σύνδεσμοι Broadcom και επιλογές συνδέσμων συμβατών με τη διεπαφή μπορούν να διαμορφωθούν σύμφωνα με τις απαιτήσεις του εξοπλισμού, του περιβάλλοντος και του έργου.

Οι HFBR-4501Z και HFBR-4511Z είναι αριθμοί εξαρτημάτων συνδέσμων, όχι πλήρεις αριθμοί εξαρτημάτων καλωδίων. Το τελικό προϊόν που παρέχεται εδώ περιλαμβάνει την οπτική ίνα, την προστατευτική δομή καλωδίου, τους δακτυλίους πτύχωσης, τους συνδέσμους, τα επεξεργασμένα άκρα ινών και την συμφωνημένη επιθεώρηση.

Οι HFBR-4501Z και HFBR-4511Z έχουν την ίδια βασική μηχανική διεπαφή και απαιτήσεις μεγέθους ινών:

• Ο HFBR-4501Z είναι γκρι και συνήθως χρησιμοποιείται για την αναγνώριση της πλευράς του πομπού.

• Ο HFBR-4511Z είναι μπλε και συνήθως χρησιμοποιείται για την αναγνώριση της πλευράς του δέκτη.

• Η χρωματική διαφορά υποστηρίζει την εγκατάσταση και την αναγνώριση θύρας· δεν υποδηλώνει διαφορετική οπτική απόδοση.

• «Απλό» σημαίνει μία ίνα και ένα κανάλι. Δεν σημαίνει ίνα μονής λειτουργίας.

• Αυτοί είναι μη-ασφαλιζόμενοι σύνδεσμοι POF που συγκρατούνται από τη δομή κουμπώματος ή τριβής μιας συμβατής θύρας Versatile Link.

• Η γυαλισμένη πλαστική-οπτική τους άκρη δεν είναι διεπαφή APC.

Το πλήρες επίθημα «Z» θα πρέπει να διατηρείται κατά την αναγνώριση των τρεχόντων συνδέσμων έκδοσης RoHS. Ιστορικά έγγραφα μπορεί να χρησιμοποιούν HFBR-4501 ή HFBR-4511 χωρίς το επίθημα και μπορεί να αναφέρονται σε HP ή Avago αντί για Broadcom.

Για έργα που απαιτούν γνήσιους συνδέσμους, μπορούμε να οργανώσουμε τη συναρμολόγηση με ανιχνεύσιμα εξαρτήματα Broadcom HFBR-4501Z και HFBR-4511Z και να επιβεβαιώσουμε τον κατασκευαστή και τον πλήρη MPN στο BOM.

Για έργα με ελεγχόμενο κόστος ή εναλλακτική προμήθεια, μπορούν επίσης να αξιολογηθούν σύνδεσμοι συμβατοί με τη διεπαφή HFBR. Τα συμβατά εξαρτήματα αναγνωρίζονται σύμφωνα με την πραγματική τους πηγή και δεν αντιπροσωπεύονται ως εξαρτήματα κατασκευασμένα από την Broadcom. Η μηχανική εφαρμογή, η συγκράτηση και η οπτική απόδοση μπορούν να συμπεριληφθούν στο σχέδιο επικύρωσης δείγματος.

Οι ακόλουθες τιμές περιγράφουν την τυπική διεπαφή συνδέσμου και τις καθορισμένες συνθήκες τερματισμού 2,2 mm. Είναι χρήσιμες για την αναθεώρηση σχεδιασμού, αλλά δεν γίνονται αυτόματα εγγυημένες τιμές για κάθε προσαρμοσμένη ολοκληρωμένη συναρμολόγηση.

Η συγκράτηση θύρας, η δύναμη έλξης συνδέσμου προς καλώδιο και η δύναμη εισαγωγής είναι διαφορετικές μετρήσεις. Για προσαρμοσμένες συναρμολογήσεις με μανδύα ή ενισχυμένες, η απαιτούμενη τιμή αποδοχής πρέπει να ορίζεται και να επαληθεύεται στην ολοκληρωμένη κατασκευή.

Η τυπική περιοχή πτύχωσης HFBR-4501Z/4511Z έχει σχεδιαστεί για μια περιοχή καλωδίου περίπου 2,2 mm. Ένα τυπικό καλώδιο POF 2,2 mm μπορεί επομένως να εισέλθει απευθείας στον δακτύλιο πτύχωσης μετά από ελεγχόμενη απογύμνωση και προετοιμασία ινών.

Ένας εξωτερικός μανδύας 4–6 mm δεν μπορεί να εισαχθεί απευθείας στον τυπικό δακτύλιο πτύχωσης. Οι ενισχυμένες συναρμολογήσεις απαιτούν μια μετάβαση που διατηρεί ένα εσωτερικό καλώδιο περίπου 2,2 mm στην πλευρά του συνδέσμου, ενώ μεταφέρει φορτία εφελκυσμού και κάμψης στη μεγαλύτερη εξωτερική δομή.

Για κατασκευές μεγάλου διαμετρήματος, η αναθεώρηση σχεδιασμού καθορίζει το μήκος απογύμνωσης του εξωτερικού μανδύα, το μήκος του εκτεθειμένου εσωτερικού καλωδίου, την αγκύρωση ενίσχυσης, τη γεωμετρία του θερμοσυστελλόμενου ή της μπότας, την απαίτηση κόλλας και τον ελάχιστο χώρο κάμψης. Συνιστώνται οπτικοί έλεγχοι πρωτοτύπων, εφελκυσμού, κάμψης και συγκράτησης πριν από την παραγωγή όγκου.

Η οπτική ίνα περιέχει πυρήνα PMMA και οπτική επένδυση φθοριωμένου πολυμερούς. «Γυμνό POF» σημαίνει ότι δεν έχει προστεθεί προστατευτικός μανδύας καλωδίου· δεν σημαίνει ότι ο πυρήνας PMMA δεν έχει οπτική επένδυση.

Όταν το παραγγελθέν υλικό επιβεβαιώνεται ως Mitsubishi Chemical SK-140, η κατασκευή αναφοράς του είναι ένα POF με βαθμιδωτό δείκτη με:

• Τυπική διάμετρος οπτικού πυρήνα περίπου 980 μm

• Τυπική συνολική διάμετρος, συμπεριλαμβανομένης της οπτικής επένδυσης, περίπου 1.000 μm

• Αριθμητικό άνοιγμα περίπου 0,5

• Μέγιστη εξασθένηση γυμνής ίνας 0,15 dB/m υπό δοκιμή 650 nm, 25°C, παράλληλης δέσμης φωτός, μεθόδου αποκοπής 10 m έως 1 m

• Αναφορά ελάχιστης ακτίνας κάμψης 25 mm

• Εφελκυστική δύναμη τουλάχιστον 65 N σε 5% επιμήκυνση

Ο πλήρης MPN της ίνας επιβεβαιώνεται από την ετικέτα υλικού, το αρχείο αγορών ή το COA όταν το έργο απαιτεί τεκμηρίωση ειδικά για SK-140.

Αυτές οι τιμές περιγράφουν διαφορετικές ίνες ή καλώδια υπό διαφορετικές συνθήκες δοκιμής. Δεν μπορούν να αφαιρεθούν απευθείας για τον υπολογισμό ποινής μανδύα, και καμία από αυτές δεν αντικαθιστά τη δοκιμή ολοκληρωμένης συναρμολόγησης.

Η θερμοκρασία εξώθησης, η ακτινική πίεση, η συρρίκνωση υλικού, η εκκεντρότητα, η υπολειπόμενη τάση, η κάμψη, ο τερματισμός και η στίλβωση μπορούν όλα να επηρεάσουν την τελική οπτική απόδοση. Η μηχανική απόδοση καθορίζεται ομοίως από την πλήρη διαδρομή φορτίου μέσω του μανδύα, της ενίσχυσης, του δακτυλίου πτύχωσης, της κόλλας και της δομής ανακούφισης τάσης.

Ένας τυπικός τερματισμός πτύχωσης 2,2 mm ελέγχεται γύρω από διάφορες κρίσιμες διαστάσεις και σημεία διαδικασίας:

1. Αφαιρέστε περίπου 7 mm του προστατευτικού μανδύα.

2. Τοποθετήστε τον δακτύλιο πτύχωσης πριν εισάγετε την ίνα.

3. Αφήστε την ίνα να προεξέχει περίπου 3 mm πέρα από την όψη του συνδέσμου.

4. Ολοκληρώστε την πτύχωση με τον δακτύλιο σωστά τοποθετημένο στην περιοχή πτύχωσης.

5. Κόψτε την προεξέχουσα ίνα, αφήνοντας αρκετό υλικό για ελεγχόμενη λείανση.

6. Λειάνετε την άκρη επίπεδη και φινίρετε με ένα λεπτό φιλμ στίλβωσης.

7. Επιθεωρήστε την άκρη για επιπεδότητα, ομαλότητα και μόλυνση.

Ένα βήμα λεπτής στίλβωσης 3 μm μπορεί να βελτιώσει την απόδοση σύζευξης κατά περίπου 2 dB σε σύγκριση με ένα χοντρό φινίρισμα μόνο 600 grit υπό τις συνθήκες διεπαφής αναφοράς. Ο τερματισμός με υποβοήθηση κόλλας, η λεπτότερη στίλβωση ή το μη διαβρωτικό RTV μπορούν να αξιολογηθούν για ανθεκτικά έργα ή έργα με κύκλους θερμοκρασίας, αλλά η προκύπτουσα συναρμολόγηση πιστοποιείται μέσω του δικού της σχεδίου δοκιμών.

Η απώλεια συναρμολόγησης από άκρο σε άκρο περιλαμβάνει:

• Εξασθένηση μέσω του πραγματικού μήκους καλωδίου

• Απώλεια από τους δύο τερματισμούς συνδέσμων

• Απώλεια από οποιονδήποτε ενδιάμεσο προσαρμογέα ή πρόσθετη διεπαφή ζεύξης

• Το αποτέλεσμα της κάμψης, της θερμοκρασίας και της επιλεγμένης μεθόδου αναφοράς

Για αυτόν τον λόγο, μια τιμή διεπαφής συνδέσμου ή η εξασθένηση ακατέργαστης ίνας δεν μπορεί να παρουσιαστεί ως η απώλεια της πλήρους συναρμολόγησης.

Η απώλεια εισαγωγής συναρμολόγησης POF μπορεί να μετρηθεί με μια μονοκατευθυντική διάταξη τύπου FOTP-171 ή μια διπλή διάταξη τύπου OFSTP-7/14. Η αναφορά πρέπει να προσδιορίζει το μήκος κύματος, την πηγή φωτός, το καλώδιο αναφοράς, τη διάταξη προσαρμογέα και τη μέθοδο αναφοράς.

Η κανονικοποίηση αναφοράς αλλάζει επίσης τι περιλαμβάνεται στο αναφερόμενο αποτέλεσμα:

• Η Μέθοδος Α συνήθως διατηρεί την απώλεια εισαγωγής της πλήρους συναρμολόγησης.

• Η Μέθοδος Β αφαιρεί την απώλεια μιας σύνδεσης αναφοράς.

• Η Μέθοδος C αφαιρεί τα αποτελέσματα που αποδίδονται σε δύο συνδέσεις ζεύξης και την ίνα αναφοράς.

Τα αποτελέσματα που λαμβάνονται με διαφορετικές μεθόδους κανονικοποίησης δεν πρέπει να συγκρίνονται χωρίς αναθεώρηση της ρύθμισης.

Ανάλογα με το έργο, το πακέτο ποιότητας μπορεί να περιλαμβάνει:

• Επιβεβαίωση BOM και διαμόρφωσης

• Μέτρηση μήκους από άκρο συνδέσμου έως άκρο συνδέσμου

• Επιθεώρηση εμφάνισης, διαστάσεων και άκρου

• Δοκιμή απώλειας εισαγωγής από άκρο σε άκρο σύμφωνα με συμφωνημένη μέθοδο

• Δοκιμή συγκράτησης συνδέσμου ή έλξης καλωδίου

• Επαλήθευση κάμψης, θερμοκρασίας ή περιβάλλοντος

• Ατομικά αρχεία δοκιμών, έγγραφα υλικών και ιχνηλασιμότητα παρτίδας

Μόνο οι δοκιμές που πραγματοποιήθηκαν πραγματικά στην παραγγελθείσα συναρμολόγηση αναφέρονται ως αποτελέσματα τελικού προϊόντος.

Οι HFBR-4501Z και HFBR-4511Z είναι παθητικοί σύνδεσμοι. Δεν καθορίζουν ανεξάρτητα τον ρυθμό δεδομένων ή τη μέγιστη απόσταση μετάδοσης.

Ο χρησιμοποιήσιμος σύνδεσμος εξαρτάται από τους MPN πομπού και δέκτη, το οπτικό μήκος κύματος, την εξασθένηση καλωδίου, το μήκος συναρμολόγησης, τις απώλειες συνδέσμου και προσαρμογέα, τη θερμοκρασία λειτουργίας, την ευαισθησία του δέκτη, το περιθώριο γήρανσης και το περιθώριο σχεδιασμού.

Αντιπροσωπευτικά παραδείγματα οικογένειας Versatile Link περιλαμβάνουν:

Άλλοι εξειδικευμένοι συνδυασμοί μονάδων στην οικογένεια καλύπτουν ρυθμούς έως περίπου 155 MBd. Αυτές είναι αναφορές ειδικές για μονάδα και συνθήκες, όχι καθολικές βαθμολογήσεις απόστασης για τη συναρμολόγηση καλωδίου.

Μια προκαταρκτική εκτίμηση μέγιστου μήκους μπορεί να εκφραστεί ως:

Μέγιστο μήκος ≈ (ελάχιστη ισχύς πομπού − ευαισθησία δέκτη − απώλειες σύνδεσης − περιθώριο σχεδιασμού) ÷ μέγιστη εξασθένηση καλωδίου

Για έναν υπολογισμό έργου, παρέχετε τους πλήρεις MPN πομπού και δέκτη, τη θερμοκρασία λειτουργίας, το επιθυμητό μήκος, τον αριθμό διεπαφών ζεύξης και το απαιτούμενο περιθώριο συστήματος.

Αυτή η απλή συναρμολόγηση καλωδίου POF Versatile Link είναι σχετική με οπτικές συνδέσεις ελέγχου και απομόνωσης σήματος μικρής απόστασης, όπως:

• Επικοινωνία PLC και βιομηχανικών υπολογιστών

• Ρομπότ και εξοπλισμός ελέγχου εργοστασίων

• Βιομηχανική αισθητήρες και συλλογή δεδομένων

• Ανίχνευση υψηλής τάσης και γαλβανικά απομονωμένος έλεγχος

• Έλεγχος μετατροπέων αιολικής και φωτοβολταϊκής ενέργειας

• Συνδέσεις πύλης IGBT και ελέγχου SVC

• Επεκτάσεις βιομηχανικών δικτύων

• Εσωτερικές συνδέσεις οπτικών σημάτων εξοπλισμού

Η συμβατότητα του εξοπλισμού πρέπει να επιβεβαιωθεί από την πραγματική θύρα, τη μονάδα και τις συνθήκες σύνδεσης. Ως ένα τεκμηριωμένο παράδειγμα εξοπλισμού, η διεπαφή ABB REF542plus SPABUS αναγνωρίζει την X60 ως γκρι θύρα μετάδοσης HFBR-4501 και την X61 ως μπλε θύρα λήψης HFBR-4511, με όριο μήκους πλαστικής ίνας 30 m σε αυτό το εγχειρίδιο εξοπλισμού. Αυτό παρέχει μια χρήσιμη αναφορά αναγνώρισης, αλλά δεν υπονοεί έγκριση για κάθε μοντέλο ABB ή αναθεώρηση εξοπλισμού.

Αυτά τα εξαρτήματα μπορούν να αξιολογηθούν όταν ένα έργο απαιτεί ασφάλιση, διπλό κανάλι, εγκατάσταση χωρίς πτύχωση, διέλευση πάνελ ή παροχή σχετικού αξεσουάρ. Είναι ξεχωριστές διαμορφώσεις αντί για αυτόματες υποκαταστάσεις για τη συναρμολόγηση HFBR-4501Z/4511Z.

Ως κατασκευαστής προσαρμοσμένων βιομηχανικών συναρμολογήσεων καλωδίων POF, μπορούμε να υποστηρίξουμε τυπικές διαμορφώσεις, ημι-προσαρμοσμένες συναρμολογήσεις και έργα OEM βάσει σχεδίων ή δειγμάτων.

Μια τυπική πορεία έργου περιλαμβάνει:

1. Αναθεώρηση του υπάρχοντος καλωδίου, της θύρας εξοπλισμού, του σχεδίου, του δείγματος ή του αριθμού εξαρτήματος.

2. Επιβεβαίωση του βαθμού POF, της πηγής συνδέσμου και της απλής διαμόρφωσης καναλιού.

3. Αναθεώρηση της διαμέτρου καλωδίου, του υλικού μανδύα, της ενίσχυσης και της μετάβασης συνδέσμου για κατασκευασιμότητα.

4. Παραγωγή πρωτοτύπου ή πρώτου άρθρου.

5. Επαλήθευση των συμφωνημένων οπτικών, διαστασιακών και μηχανικών απαιτήσεων.

6. Μετάβαση από πιλοτική παραγωγή σε επαναλαμβανόμενη παραγωγή παρτίδων με επιθεώρηση και ιχνηλασιμότητα.

Οι διαθέσιμες επιλογές έργου περιλαμβάνουν προσαρμοσμένο χρώμα μανδύα και εκτύπωση, αριθμούς εξαρτημάτων πελάτη, μεμονωμένες ετικέτες, πώματα σκόνης, αντιστατική συσκευασία, διαμορφώσεις υλικών RoHS, κατασκευές καλωδίων με πιστοποίηση UL, επιλογές καλωδίων χωρίς αλογόνα και υποστηρικτική τεκμηρίωση υλικών.

Η χρήση καλωδίου με πιστοποίηση UL ή συνδέσμου UL94 V-0 δεν σημαίνει από μόνη της ότι η πλήρης προσαρμοσμένη συναρμολόγηση κατέχει ανεξάρτητη πιστοποίηση UL. Η συμμόρφωση δηλώνεται σύμφωνα με το πραγματικό εξάρτημα, το υλικό και την τεκμηρίωση τελικού προϊόντος που περιλαμβάνεται στο εγκεκριμένο BOM.

Στείλτε το απαιτούμενο μήκος, την ποσότητα και την προτίμηση για γνήσιο ή συμβατό σύνδεσμο για να ξεκινήσετε μια αναθεώρηση διαμόρφωσης. Εάν η προδιαγραφή δεν έχει ολοκληρωθεί ακόμη, στείλτε το μοντέλο του εξοπλισμού, τη φωτογραφία του υπάρχοντος καλωδίου, το σχέδιο ή τις πληροφορίες δείγματος, και μπορούμε να ξεκινήσουμε από εκεί.
